PHÂN TÍCH QUY TRÌNH THIẾT KẾ VÀ CHẾ TẠO TỦ ĐIỆN CÔNG NGHIỆP – TỦ PHÂN PHỐI NGUỒN
Tủ điện phân phối nguồn là một trong những thiết bị quan trọng nhất trong hệ thống điện công nghiệp. Chức năng chính của tủ là tiếp nhận nguồn điện từ lưới điện hoặc máy biến áp, sau đó phân phối đến các tải như máy móc sản xuất, hệ thống chiếu sáng, điều hòa, động cơ và các tủ điều khiển khác.Chất lượng của tủ điện ảnh hưởng trực tiếp đến độ an toàn, độ ổn định và hiệu quả vận hành của toàn bộ nhà máy.
1. Tiếp nhận yêu cầu và khảo sát
Đây là bước đầu tiên và có ý nghĩa quyết định đến chất lượng sản phẩm.
Các thông tin cần thu thập:
- Điện áp sử dụng (220V, 380V, 415V…)
- Công suất tổng của hệ thống
- Dòng điện định mức
- Số lượng nhánh phân phối
- Môi trường lắp đặt (trong nhà hoặc ngoài trời)
- Tiêu chuẩn yêu cầu (IEC, TCVN, UL…)
- Điều kiện mở rộng trong tương lai
Kết quả khảo sát sẽ là cơ sở để tính toán và lựa chọn thiết bị phù hợp.
2.Thiết kế sơ đồ điện
Sau khi có dữ liệu đầu vào, kỹ sư tiến hành thiết kế:
Sơ đồ nguyên lý (Single Line Diagram)
Thể hiện:
- Nguồn cấp
- MCCB tổng
- Thanh cái (Busbar)
- MCCB nhánh
- Đồng hồ đo điện
- Thiết bị bảo vệ
Sơ đồ đấu nối
Mô tả chi tiết:
- Đường dây điều khiển
- Đường dây động lực
- Terminal đấu nối
- Đánh số dây
Mục tiêu là đảm bảo người lắp đặt và bảo trì có thể đọc hiểu dễ dàng.
3. Lựa chọn vật tư thiết bị
Các thiết bị chính bao gồm:
Thiết bị đóng cắt
- MCCB
- MCB

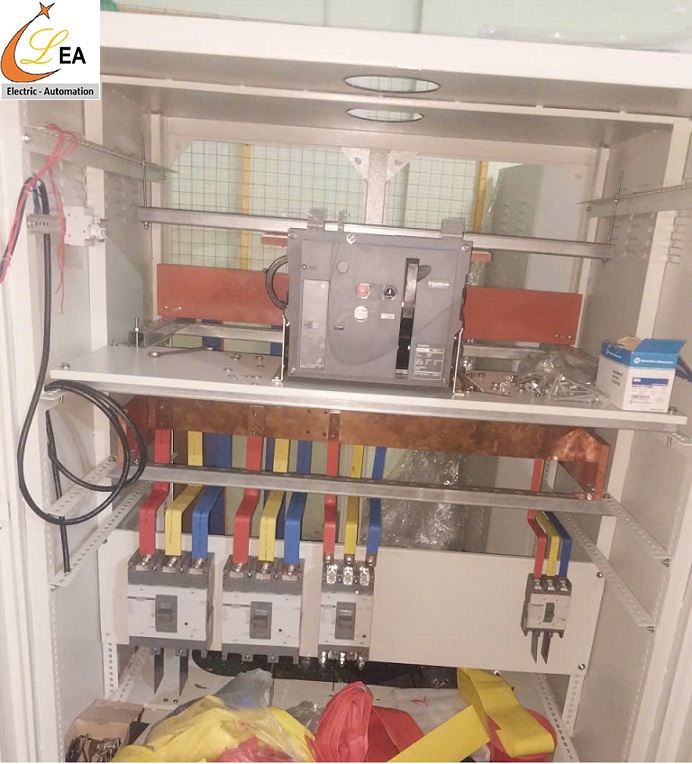

- ACB (đối với dòng lớn)
Thiết bị đo lường
- Ampe kế
- Vôn kế
- Đồng hồ đa năng
Thanh cái đồng
- Đồng đỏ hoặc đồng mạ thiếc
- Tính toán tiết diện theo dòng tải
Phụ kiện khác
- Cầu đấu Terminal
- Thanh ray DIN
- Máng đi dây
- Quạt thông gió
- Đèn tủ điện
Nguyên tắc lựa chọn là đảm bảo khả năng chịu tải và dự phòng phát triển sau này.

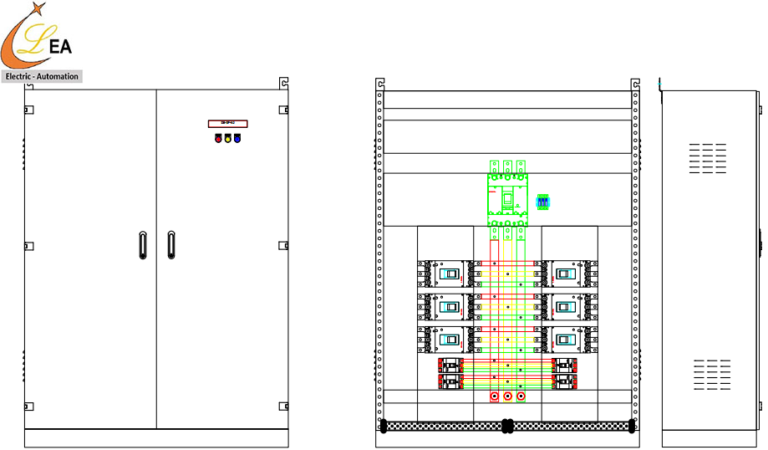

4. Thiết kế cơ khí tủ điện
Thiết kế kích thước
Căn cứ vào:
- Số lượng thiết bị
- Không gian đấu dây
- Khả năng bảo trì
Chọn vật liệu
Thông thường sử dụng:
- Tôn sơn tĩnh điện dày 1.2 – 2.0 mm
- Inox 304 đối với môi trường ăn mòn
Cấp bảo vệ
IP42 cho môi trường thông thường
IP54 hoặc IP65 cho môi trường bụi và ẩm

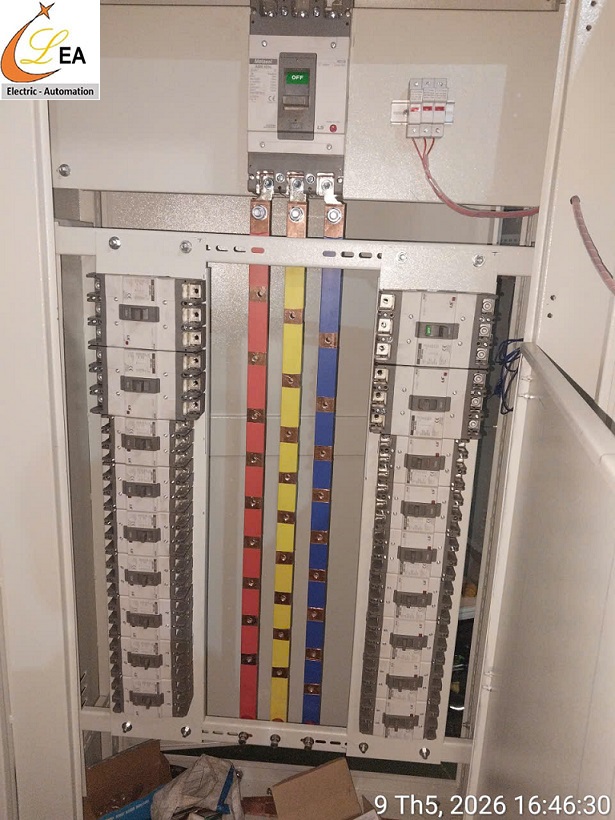

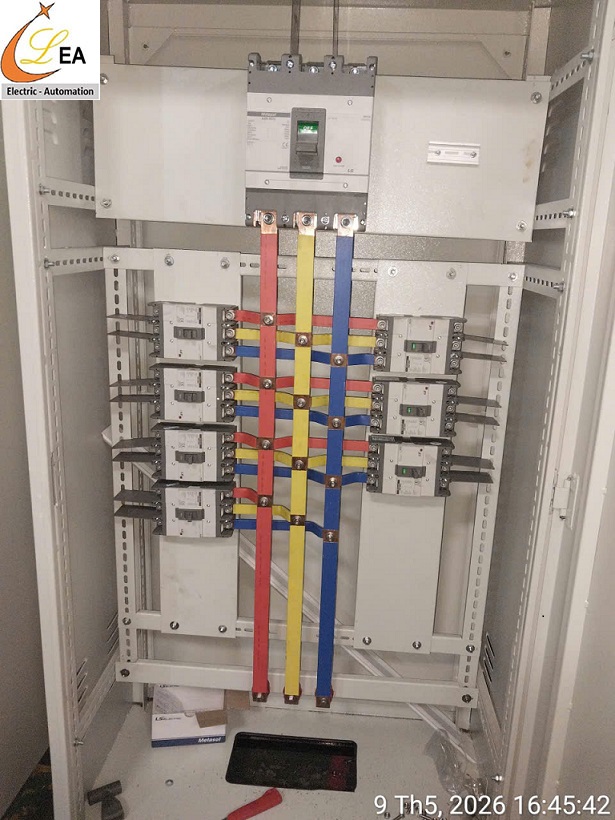

Sau khi hoàn thiện vỏ tủ: Lắp đặt thiết bị MCCB, thanh cái đồng, đồng hồ đo điện, đấu nối dây, làm gọn bằng dây rút, phân tách dây điều khiển và dây động lực giúp giảm thời gian bảo trì bảo dưỡng về sau
Kiểm tra và thử nghiệm: Kiểm tra độ chắc chắn tủ điện, khóa cửa, bản lề, tiếp địa. Đo điện trở cách điện, đo thông mạch, đo điện áp pha. Đóng điện không tải, đo nhiệt độ thanh cái với tải giả lập
Nghiệm thu và hồ sơ bàn giao: Bản vẽ tủ điện, sơ đồ nguyên lý, danh mục vật tư, biên bản thử nghiệm, hướng dẫn vận hành
Quy trình chế tạo tủ điện phân phối nguồn là sự kết hợp giữa thiết kế điện, thiết kế cơ khí và kỹ thuật lắp ráp. Một tủ điện đạt chất lượng không chỉ đáp ứng yêu cầu vận hành mà còn phải đảm bảo an toàn điện, khả năng mở rộng và độ tin cậy lâu dài. Việc tuân thủ nghiêm ngặt các bước từ khảo sát, thiết kế, gia công, lắp ráp đến kiểm tra sẽ quyết định hiệu quả hoạt động của toàn bộ hệ thống điện công nghiệp.
